تاسیسات 510 اولین تولید کننده منابع دوجداره - کوئل دار- تحت فشار- منابع سوخت - فیلتر شنی - سختی گیر با 5 سال ضمانت
در تاسیسات 510 ساخت منبع با ابعاد سفارشی پذیرفته می شود.
نقد و بررسی
منبع کوئل دار ایستاده 600 لیتری ضخامت 5

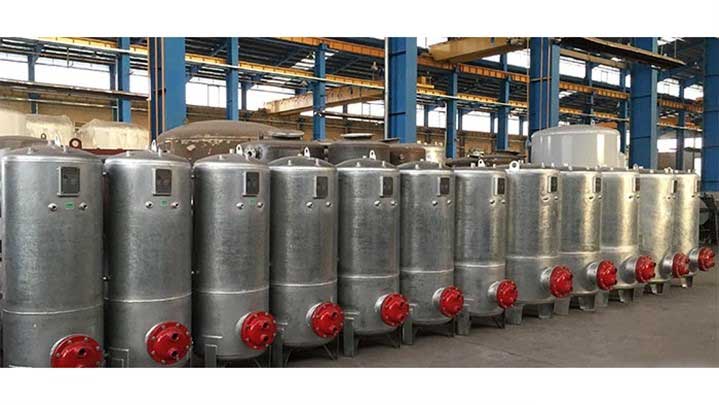

منبع کوئل دار ایستاده
استفاده از منابع کویل دار ایستاده، از روش های بهینه و متداول تولید و ذخیره آبگرم بهداشتی می باشد. منبع کویل دار یک مبدل حرارتی است که چندین لوله مسی در آن وجود دارد. آب گرم یا بخار خروجی از بویلر در این لوله ها به صورت رفت و برگشت به حرکت در می آیندو آب درون منبع با لوله های مسی تماس پیدا کرده و به طور غیر مستقیم گرم می شوند. جنس منبع کویل دار از ورق گالوانیزه می باشد. که در صورت استفاده از ورق سیاه داخل منبع را با پوشش اپوکسی می پوشانند.
اجزا منبع کویل دار
بدنه
بدنه این منابع از ورق های گالوانیزه با ضخامت 4 تا 6 ساخته می شود که ضخامت ورق ها براساس فشار سیستم، ظرفیت و دمای آب منبع انتخاب می شود.
کویل
برای انتقال حرارت در سیستم از کویل های مسی استفاده می شود زیرا ضریب انتقال گرمای بالایی دارد.
دریچه بازدید
این دریچه برروی منبع و هم تراز با قسمت کویل دار وجود دارد که از آن جهت بازدید داخل منبع و کویل و انجام تعمیرات استفاده می شود.
لوله های ارتباطی
لوله های ارتباطی، لوله هایی هستند که شامل آب سرد و گرم بهداشتی و لوله های گرمایشی می باشند.
بوشن
قطعه ایی پیچ دار است که در دو حالت پلاستیکی و فلزی ساخته می شوند. و وظیفه آنها اتصال لوله های ارتباطی به یکدیگر است.
برتری منابع کویل دار تاسیسات 510 نسبت دیگر مبدل های حرارتی نظیر منابع دوجداره این است که در طراحی آن تنها از یک بدنه استفاده شده و هنگام بروز اشکالاتی مانند ترکیدگی یا رسوب گرفتگی به طور کامل قابل تعمیر می باشند. ضمنا به دلیل وجود منبع اصلی انتقال حرارت در داخل مخزن، با افت حرارت بسیار کمی مواجه می شویم. همچنین باتوجه به اینکه اصول کارکرد هردو جهت انتقال حرارت از طریق جابجایی و گردش صورت می باشد اما در منابع دوجداره، کویل وجود ندارد و اساس کار آنها برحسب دو استوانه گالوانیزه تو در تو می باشد. منابع کویل دار تاسیسات 510 در دو نوع افقی ( خوابیده ) و عمودی ( ایستاده ) با ظرفیت های 200 تا 10000 لیتر و قطر عدسی 50 تا 90 و ضمانت 5 ساله تولید می شوند که در هنگام خرید باید به ابعادموتورخانه و درب ورودی آن توجه داشته باشید.
منبع کوئل دار ایستاده 600 لیتری ضخامت 5 میل
برای تولید و ذخیره آبگرم مصرفی در مصارف خانگی ، تجاری و صنعتی سبک و نیمه سنگین از منبع کوئل دار استفاده می شود در واقع منبع کویلدار یا منبع کویلی نوع ساده تر از مبدل های حرارتی پوسته و لوله (shell &tube) می باشد.
مخزن کویلی از یک استوانه فلزی ایستاده یا افقی بستگی به فضای موتورخانه ، دو عدد عدسی محدب در بالا و پایین و یک یا چند رشته کوئل دار تشکیل شده است. قیمت منبع کویل دار پارامتری وابسته به ظرفیت ، کیفیت بدنه ، جنس و مقدار کویل ها و … می باشد .
بدنه منبع کویلی از جنس ورق گالوانیزه گرم می باشد که از ضخامت 4 تا 6 میلیمتر بسته به ابعاد ظرفیت ، فشار و…. قابل تولید می باشد . کویل ها می تواند از جنس مس ، استیل یا گالوانیزه بر حسب نوع مصرف انتخاب شود . شکل ظاهری منبع کویل دار نیز مارپیچ یا اسپیرال ، حلزونی و یو شکل می باشد.

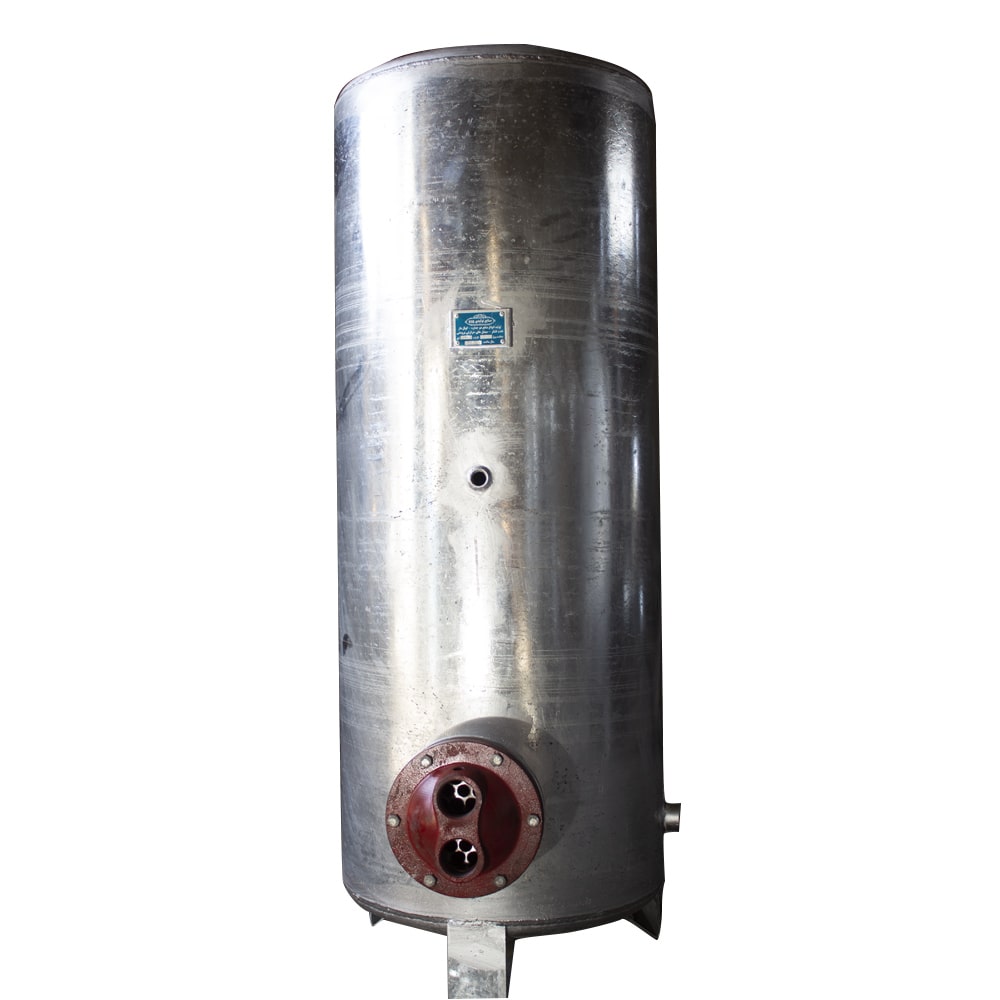

منبع کوئل دار ایستاده در تاسیسات 510
منبع کوئل دار تاسیسات 510 از دو جز اصلی بدنه و کوئل تشکیل شده است . جنس بدنه کوئل دار از ورق گالوانیزه گرم مختص ساخت مخازن تحت فشار، طبق استاندارد DIN17155 میباشد. در فشارهای بالاتر از ورق فولادی ST37 با ضخامت بالا و با پوشش رنگ اپوکسی خوراکی از داخل و رنگ صنعتی از خارج ساخته می شوند .
منبع کویل دار ایستاده دارای پایه فولادی جهت استقرار و نصب می شود. کویل های منبع کویل دار ایستاده تاسیسات 510 از لوله های مسی و استیل با قطر عدسی 64 تا 140 سانتی متر ساخته می شود. همچنین ضخامت 4 تا 6 میل با وزن 135 تا 700 کیلو گرم با سطح حرارتی 13 تا 70 فوت کوئل مسی نسبت به سیال عامل گرم کننده انتخاب و ساخته می شوند.
سطح حرارتی یکی از مهمترین موارد طراحی و ساخت منبع کویل دار است در منبع کویل دارتاسیسات 510 از میزان استاندارد سطح کویل به ازای ظرفیت منبع استفاده می شود.
ساخت منبع با ابعاد سفارشی در تاسیسات 510 پذیرفته میشود.
مزایای منبع کوئل دار ایستاده 600 لیتری ضخامت 5 میل
داشتن حجم ذخیره آبگرم مصرفی
سهولت در نگهداری و راهبری
پایین بودن میزان رسوب گیری بدلیل نبود منافذ کوچک نسبت به مبدل های صفحه ای
محصور بودن کامل سطح انتقال حرارت
طول عمر بالا
مشخصات
منبع کوئل دار ایستاده 600 لیتری ضخامت 5
وزن195 کیلوگرم
ابعاد70 × 180 سانتیمتر
برند
تاسیسات 510
ظرفیت
600 لیتر
ضخامت
5 میل گالوانیزه گرم
سطح حرارتی
18 فوت کوئل مسی
نوع
ایستاده
جنس
ورق گالوانیزه
گارانتی
5 سال گارنتی شرکتی
